桥梁应用之声测管检测项目及施工规范
时间: 2020-05-31 14:47 浏览次数：
声测管检测项目 ？以下带来关于声测管检测项目，相关内容供以参考。 （1）现场检测前测定声波监测仪发射至接受系统的延迟时间t 。 并计算声时修正值。 （2）测量时发射与接收探
声测管检测项目？以下带来关于声测管检测项目，相关内容供以参考。
（1）现场检测前测定声波监测仪发射至接受系统的延迟时间t 。
并计算声时修正值。
（2）测量时发射与接收探头应以相同标高或保持固定高差同步升降。
（3）测量点距为 40cm，当发现异常时再加密到 20cm.
（4）选择适当的发射电压和放大器增益， 并再测试过程中保持不变。
（5）实时显示和记录接收信号的时程曲线。
（6）将多根声测管以两根为一个检测剖面进行全组合， 分别对多有剖面完成检测。
（7）每组检测管测试完成后，测试点应随机重复抽测 10％，其声时相对标准差不应大于 5％；波幅相对标。
施工要求
声测管的选用
桩基深度与声测管壁厚关系
声测管的壁厚要求，除能满足 5.5 部分的工艺性能外，为确保声测管安全使用，宜符合表 6 中的要求。
桩基深度与声测管壁厚关系
桩基深度 m 声测管壁厚 mm
＜50 ≥1.0
50～70 ≥1.2
70～90 ≥1.5
＞90＜120 ≥1.8
1.2 按 JTG/T F81-01-2004 的规定，声波透射法进行桩基检测，检测数量不少于 50％，重要工程应达 100%。
2 声测管的布置
声测管一般按以下原则布置：
a）对于桩径小于 1m 时埋设二根管，埋设在同一直径线上；b）桩径在 1m～1.8m 时等间距埋设三根管；c）桩径大于 1.8m 时等间距埋设四根管。
3 声测管的安装

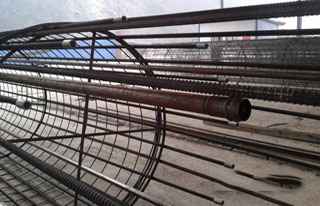

3.1 声测管可直接固定在钢筋笼内侧上，固定点的间距一般不超过 2m，其中声测管底端和接头部位宜设固定点，对于无钢筋笼的部位，声测管可用钢筋支架固定。固定方式可采用焊接或绑扎，当采用焊接时， 应避免烧穿声测管或在管内壁形成焊瘤， 影响钢管的通直。
单位为米
2 声测管的安装示意图
3.2 管子之间应基本上保持平行。若检测结果需对各测点混凝土的强度做出评估，则不平行度应控制在 1‰以下。
3.3 钢筋笼放入桩孔时应防止扭曲，薄壁管一般随钢筋笼分段安装，声测管的底部密封应不漏浆，采用声测管作为灌浆通道，在进行超声波检测时管路应通畅。 声测管安装完毕后应将上口封闭， 以免浇灌混凝土时落人异物，致使孔道堵塞。
